本学では学部4年次と大学院2年次から本格的に研究が始まります。この研究は、担当指導教員と共に研究テーマを選定し、企画・設計・制作・検査・評価までの一連の作業を行います。

今回は、佐藤正承さん(大学院1年生・佐久田研究室)が、集大成となる自身の研究を紹介します。

はじめに

私は、高校生の頃から自転車に関する研究を行いたいという思いがあり、学部の卒業研究のテーマとして取り上げ、大学院生になった現在も研究を続けています。今回はその一部を私の持論とともにご紹介させていただきます。

今では身近な移動手段として幅広い層から利用されている自転車ですが、自転車の歴史は浅く200年という短い歳月の中で様々な変化を遂げ、今の自転車が存在しています。世界には推定10億台以上の自転車がありますが、その多くは東南アジアに集中しています。さらに、欧米諸国でも地球環境の配慮や健康の面からも自転車の利用度は増加傾向にあります。
しかし、従来型自転車の駆動機構では単純で生産しやすいということに重きを置いた構造であり、人間からの動力を最大限に発揮する機構とは言えません。また、楽に短時間で通勤通学をサポートする乗り物として電動アシスト自転車もありますが、価格が高くモーターによる駆動が環境面で問題視されています。

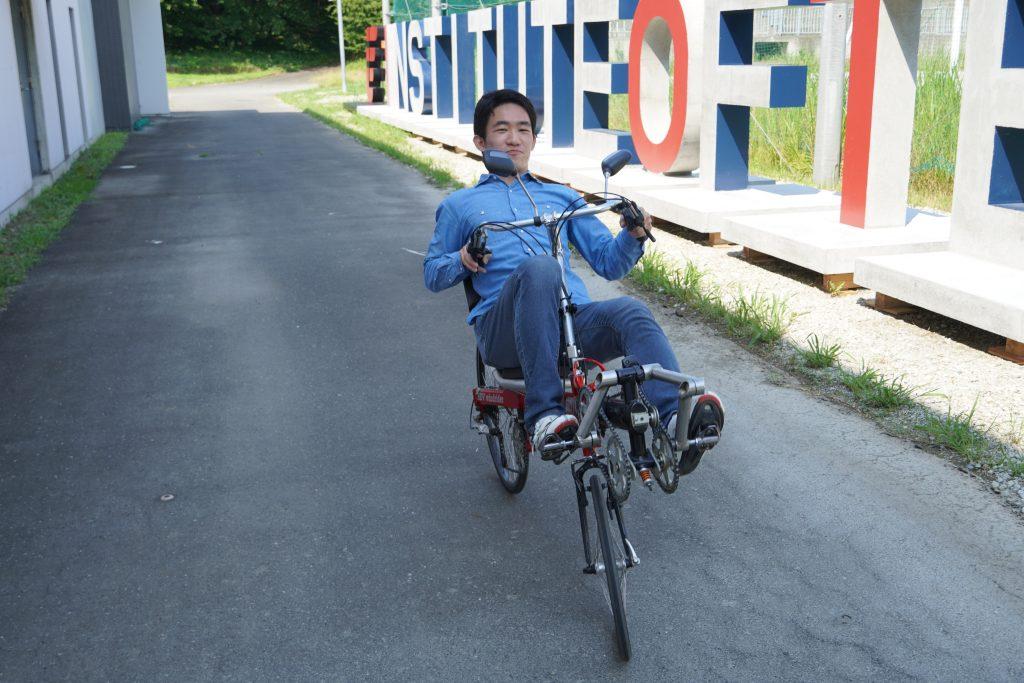

現在、皆さんにはあまり聞きなじみのない「SDVリカンベント自転車」という高出力自転車の研究を行っています。この研究では、従来型自転車と比べて最大で1.8倍の出力を実現することが可能であり、将来的には従来型機構の代替となる可能性を秘めています。以前も2人の先輩が研究され、私が引き継いで3代目になりました。私は、さらなる効率化を追求するために研究を進めています。
この高出力自転車ですが、元々は産業技術総合研究所(以下、産総研)とオーテック有限会社で共同研究が行われていましたが、産総研での研究が終了した後に、私が所属する精密機械システム研究室(佐久田研究室)が研究の継承と発展のために購入しました。

SDVリカンベント自転車とは?

高出力機構「SDV」は、産総研とオーテックの共同研究で開発されました。SDVはSuper da Vinci Vehicle の略で世界的に有名な画家 Leonardo da Vinci(レオナルド・ダ・ヴィンチ) が描いたとされるデッサンにあやかり名付けられ、SDVや高出力自転車と呼ばれています。もし、デッサンが事実であるとすれば、その起源は15世紀末まで遡ることができ「現在の自転車に革命をもたらす可能性がある」という夢と希望に満ち溢れた自転車を研究していることになります。

Leonardo da Vinci が描いたとされるデッサン

リカンベント自転車とは、オランダ語で寝そべりながら運転する自転車の事で、空気抵抗が少ない事から世界一速い手動2輪と言われています。このリカンベントタイプでは、カナダ出身のTodd・Reichert(トッド・ライヘルト)氏が自転車の世界最速記録である144km/hを達成したとしても知られている乗り物です。そのためSDVリカンベント自転車は。SDV(高出力)の機構とリカンベント自転車(世界一速い自転車)を組み合わせて制作された自転車なので、実走しても体感できるほど未来の自転車(ロマン仕様)です。今後、この自転車を使用して世界最速に挑む人が現れるかもしれません。

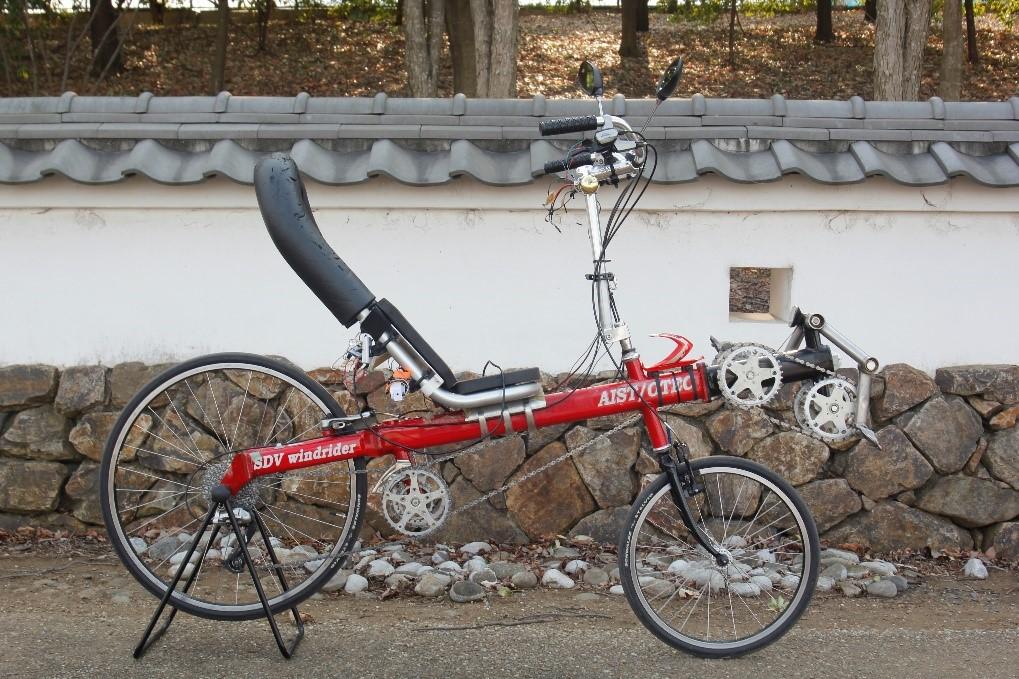

高出力機構SDVリカンベント自転車

SDV型駆動(長円運動)と従来型駆動(真円運動)の違い

<SDV型(例:高出力自転車)の場合>

・スプロケット:上下左右に2枚のスプロケット(歯車)合計4枚仕様
・回転方法:チェーンを直接引っ張り回転させる
・形状:精密な形状
・長円:人間が得意とされる駆動方式
・価格:髙い

SDVの特徴
・SDVは人間が得意とされる上から下へ蹴る力を効率的に力に変換することができる
・長円状のチェーンにペダルを直結し、長い直線部分で人間の蹴る力を駆動力に変換できるためパワーロスが少なく大きな力を得ることができる。

<従来型(例:ママチャリ)の場合>

・スプロケット:片側に1枚のスプロケット
・回転方法:クランク(歯車)本体を回転させる
・形状:生産しやすい形状
・真円:真円なため力が伝わりにくい
・価格:安い

従来型の特徴
・踏みやすく、ペダリング(漕ぐ動作)が安定しているため、上り坂や低速時にも力が入りやすい
・形状が円形で加工が容易であるため、コストが低いのも特徴

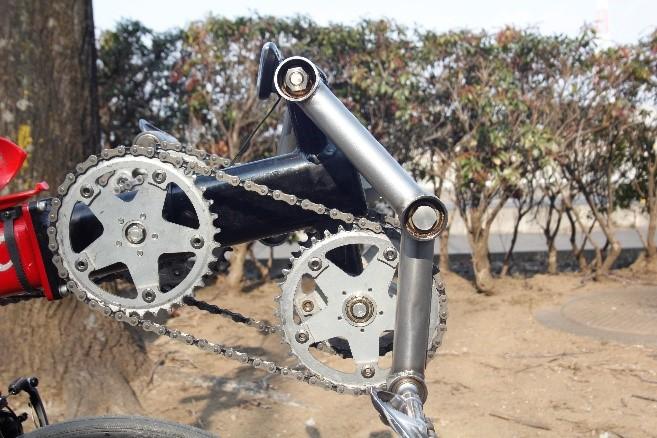

SDV

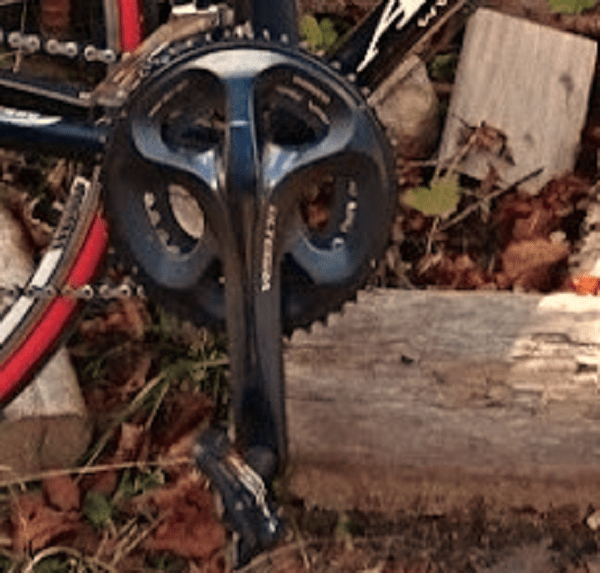

従来型

従来型が最適な機構ではない理由

従来型とは、この場ではシティサイクル(ママチャリ)などに装備されている真円形状の事を指し、真円の形状では人間が得意とされる踏み込み力(人間が地面を蹴る動作すなわち直線距離)が少なく、パワーが伝わりにくい傾向にあります。一方で、円運動の特性を考慮し、効率的なパワー発生を実現するために、楕円形状の機構が販売されています。しかし、従来型と楕円形状でのパワーの差は0.1倍程度であまり効果が期待できません。私も時折、楕円形状を使用していますが、体感できる程の変化は感じられませんでした(回転効率が上昇するためやや速くなる程度です)。

しかし、これらのことを踏まえて開発されたのがSDVという機構です。SDVは2枚のスプロケット(歯車)を横に並べて配置することによって、直線距離を長くすることで人間が得意とされる踏み込み力を高い値で維持しながら自転車に伝えることが可能になりました。詳細はこの場では触れませんが、産総研の報告によると、最適な運動形態はややS字状であるとの結果が出ており、それを基にこの装置が開発されました。

今後の課題

・登坂時には、電動アシスト自転車のように楽に坂道を上ることができないため、この課題に対して解決策を模索する必要がある。
・SDVの価格は従来の機構に比べて高いため、低価格での提供を実現することを目指す必要がある。
・構造が複雑でメンテナンスが困難なため、メンテナンス性を考慮した改良が必要である。
・更なる多様化(現在では自転車に採用されているが、手漕ぎ自転車やスワンボートに対応可能にする)

おわりに

現在、市場で販売されている自転車の大半は従来型(真円)の駆動方式を採用した言わば、非効率的な自転車が販売されています。一部では「自転車は二酸化炭素を排出しないエコな乗り物だ」などと言われていますが、エコな乗り物であっても用途によってはエコな乗り物ではないと私は考えています。自転車は走行中に二酸化炭素を排出しないだけではなく、維持費が安価であるという利点もありますが、自動車やバイクと比べ継続的に使用することが難しいことや製造工程でのコスト面が問題点として挙げられます。

また、通勤通学を短時間かつ楽に実現するために、電動アシスト自転車が広く普及していますが、モーターを動かすためのバッテリーは火力発電(2021年時点で化石燃料による火力発電が72.9%)から賄われた電気が利用されています。さらに、国によっては廃棄されるバッテリーの数が急激に増えており、リサイクル率の低いバッテリーが環境問題に悪影響を及ぼす可能性があります。そのため私個人としては、このような背景を考慮すると電動アシスト自転車の魅力を十分に感じることができません。まだ、経験が浅いため一概に否定しませんが、単純に「疲れたくないから」や「短時間で移動したいから」と言った安直な考えではなく、本当に自分自身のライフスタイルに適合するかどうかを慎重に考えるべきだと思います。

そのための戦略転換として、SDVの研究を行っています。前任者から研究を行っている高出力機構SDVはモーターに頼らず、人力だけで最大1.8倍の出力を実現することができます。この「人力だけで1.8倍」という点が魅力的ですし、さらにその名称は「Leonardo da Vinciが描いたとされるデッサン」を基に名付けられたという点から、技術者の世界観や遊び心、ユーモアなセンスが感じられます。
高出力機構SDVの研究を進めることで、温室効果ガスや二酸化炭素の排出削減など、環境問題に対して有効な移動手段になる可能性があります。SDVの機構は環境にやさしく、持続可能な移動手段としての役割を果たすことが期待されます。

「この機構は未完成だが、その潜在能力から見れば未完の大器であると言える」。これからも高出力機構SDVリカンベント自転車の研究を進め、身近な場所で利用できる機構を目指します。そして、従来の機構よりもエコで高効率な自転車を提供し、社会に貢献したいと考えています。

あとがき

最後までこの文章をお読みいただきありがとうございました。楽しんでいただけましたか?少しでも高出力機構SDVリカンベント自転車の魅力が伝われば幸いです。ものつくり大学では、「ものつくり魂」を基盤に、ものづくりに直結する実技・実務教育を学び、一流の「テクノロジスト」を目指しています。学生の中には大学で初めて工作機械に触れた学生も多く、私もその一人です。ですが、企業の最前線で活躍してきた教職員の方々のサポートもあり、学生たちは充実した学びを受けることができます。また、研究分野では産業界で求められる課題・問題意識に取り組んでいます。

最後に、この記事を通じてものづくりに対する情熱や研究への取り組みを感じていただけたら幸いです。お忙しい中、最後までお読みいただき、本当にありがとうございました。これからも、ものづくりの世界でさらなる成長を追求し、社会に貢献していくことを目指します。

原稿
ものつくり学研究科1年 佐藤 正承(さとう まさよし)
