【知・技の創造】化学実験用流体ブロック

投稿 更新

contents section

シェアする
この記事は約4分で読めます。

もっと手軽に化学実験を

化学実験と聞くと何を思い浮かべるだろうか。試験官、ビーカー、フラスコ、ピペット、秤、バーナーなどのような実験器具・機材であろうか。学校で行った化学実験は準備や後片付けに時間がかかったのを覚えている。先生はさらに時間をかけていたに違いない。

もっと手軽に化学実験を行えるようにはできないか。化学変化はつねに身近で起きている。なにしろ人間自体が大規模で複雑な化学実験の舞台であるからだ。全身に張り巡らされた血管の中を血液が流れ、脳内では神経細胞がさまざまな物質を使って情報処理を行っている。流れを利用して化学実験を行い、さらに流路を自在に組み換えることができれば、いろいろな化学実験を簡単に行えるではないか。

筆者が子供の頃、電子ブロックというものが販売されていた。親指大のプラスチックのブロックの中に抵抗、コンデンサ、コイル、トランジスタなどいろいろな電子部品が内蔵されていて、ブロックの側面は接続端子になっている。ブロックを並べ替えることで、基礎的な電気回路の実験からラジオのような応用的な回路を組むことができた。

流体ブロックの研究

リソグラフィ技術を使ってガラス基板にマイクロメートル幅の流路をつくり、極微量サンプルの科学分析を行う研究(Micro-TAS)は30年くらい前から行われ、多くの成果をあげている。しかしながら、部品の再利用を前提とし自由に組み換えて実験を行うというよりは、特定の目的のために設計・調整されたものが主流である。微細な流路のため層流となり溶液の混合でさえもひと手間かける必要がある。

本研究室では、試験官やビーカーよりは小さく、Micro-TAS が扱う領域より大きなサイズ、すなわち数ミリメートルの流路幅をターゲットにしている。このサイズは、重力が支配的になる世界と表面張力が支配的になる世界の境界である。さらに条件によっては層流にも乱流にもなる。流体ブロックの材質は透明で薬剤耐性に優れた PDMS (ポリジメチルシロキサン)である。PDMS は自己吸着性があるのでブロック同士やガラス面などによく密着する。このため並べるだけで3次元の流体回路も簡単に組むことができる。3Dプリンタなどを用いて流路の樹脂型をつくり、PDMS が硬化した後、樹脂型を溶解させれば所望の流体ブロックができあがる。

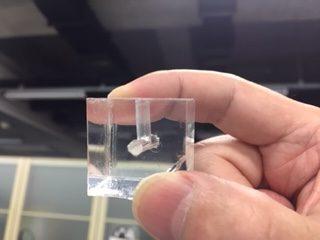

写真は製作した流体ブロックの1例である。今後、流路中にヒーター、熱電対などの様々なパーツを組み込んだ流体ブロックを製作していく予定である。

埼玉新聞「知・技の創造」(2023年10月6日号)掲載

Profile

堀内 勉(ほりうち・つとむ) 情報メカトロニクス学科教授

早稲田大学大学院理工学研究科修士課程修了。博士(理学)。日本電信電話株式会社研究所を経て2014年4月より現職。
