建設学科 大垣研究室は、「Japan Steel Bridge Competition(通称:ブリコン)」に毎年出場しています。

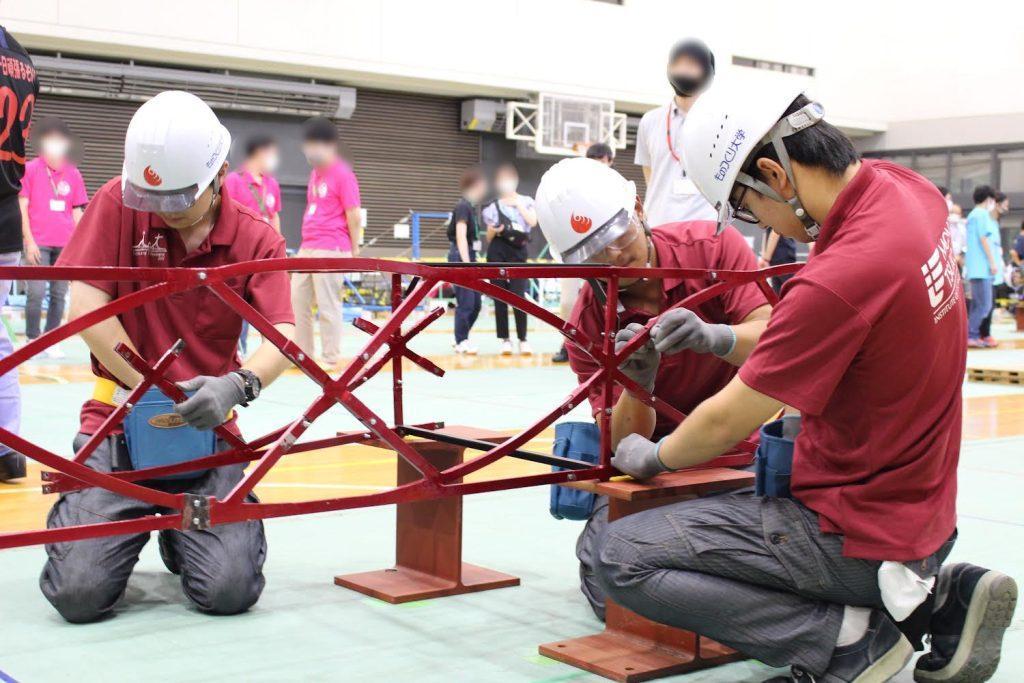

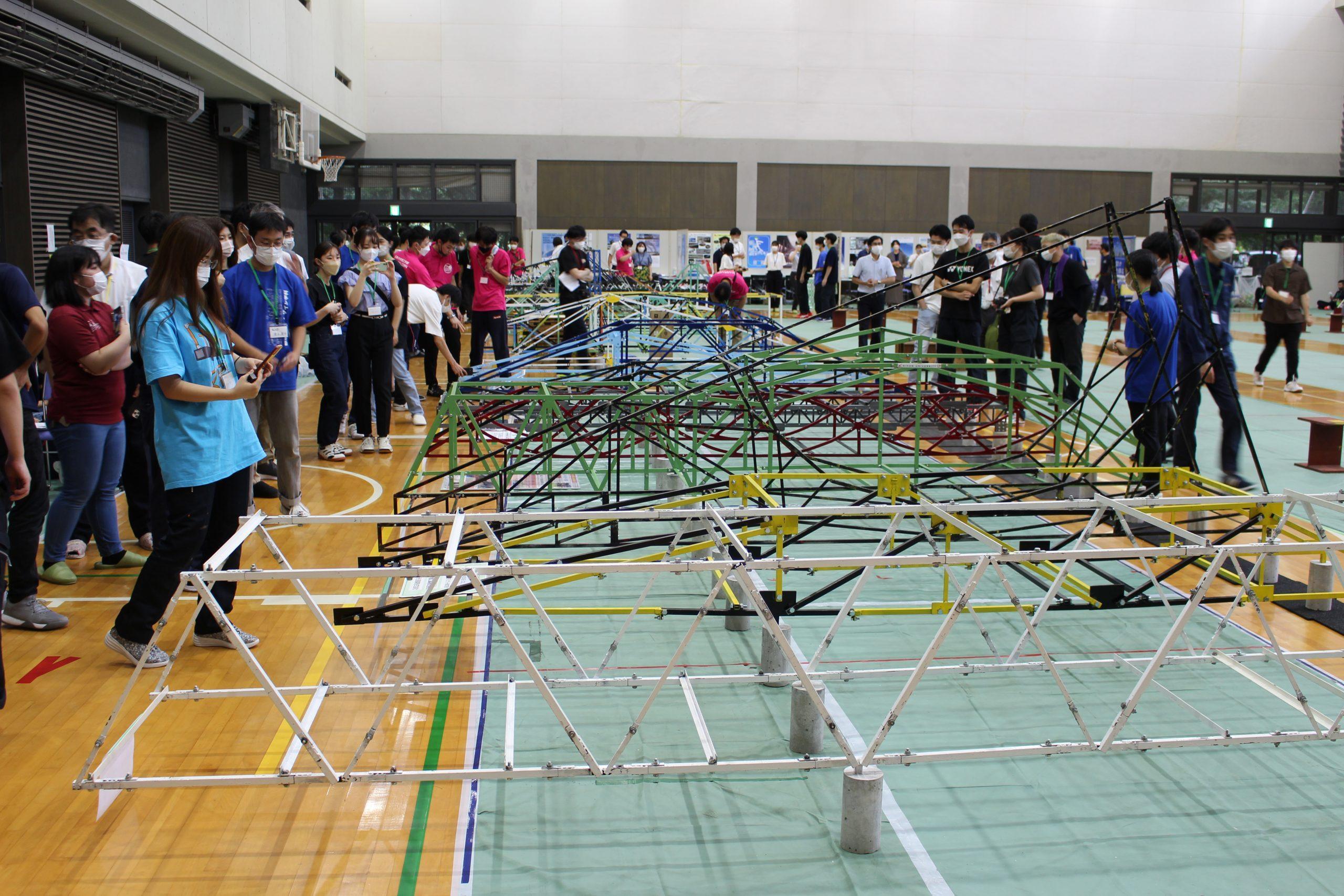

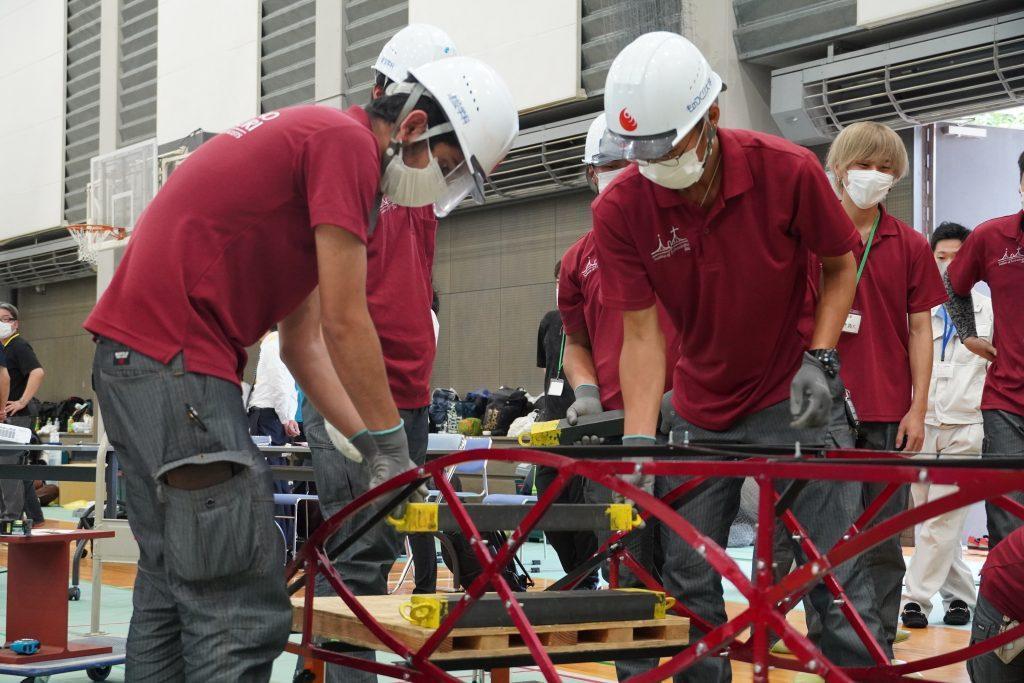

ブリコンとは、学生が自ら橋の構造を考え、設計、製作(鋼材の切断、溶接、孔開け、塗装)、架設を行い、全国の大学生および高専生の間で競い合う大会です。大会当日は、架設競技、プレゼン競技、載荷競技、美観投票を行います。

2022年9月に開催された大会では、大垣研究室から2チームが出場し、Aチームが美観部門1位、Bチームが美観部門2位という成績を収めました。

美観部門で1位を受賞したAチームで、プレゼン競技を担当した後藤 七海さん(建設学科4年)、製作を担当した杉本 陸さん(建設学科4年)に伺いました。

どんな橋を目指して作ったか

【後藤】

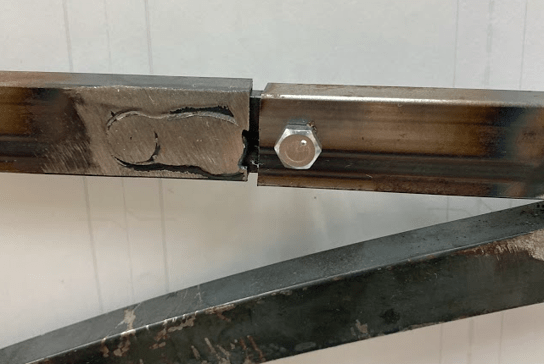

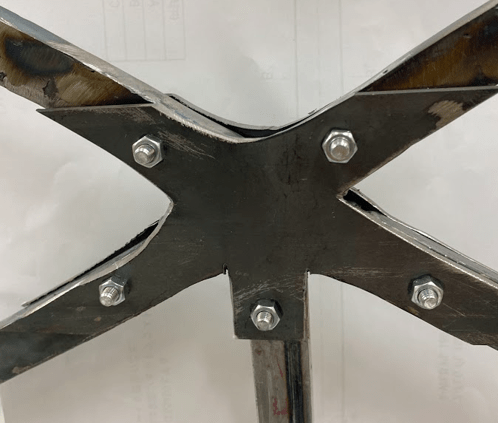

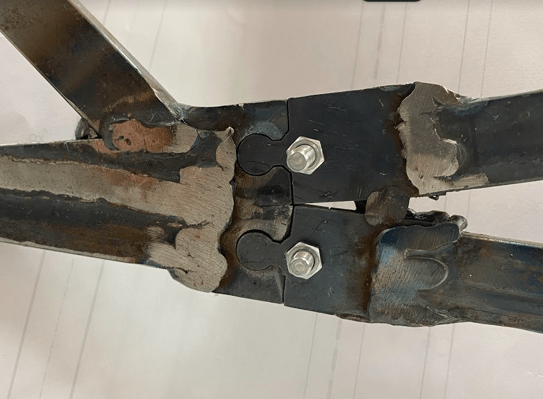

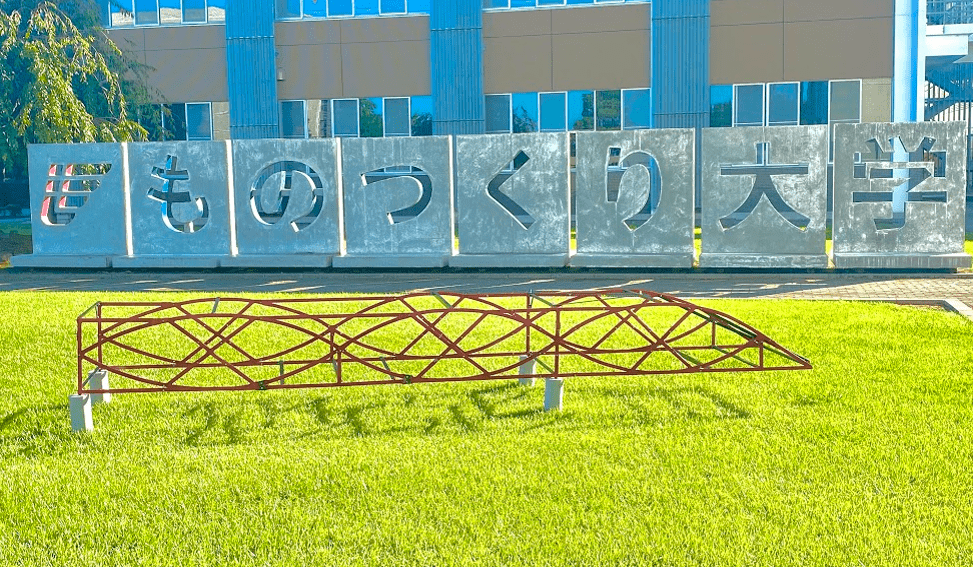

美観と構造を意識しました。美観を重視するためにレンズ型トラス橋を選択しました。構造は、曲線と直線を組み合わせています。昨年のブリコンでは、曲線部分の継手に時間がかかってしまったため、今回は3種類の継手を取り入れ、継手箇所を工夫して架設も意識しました。

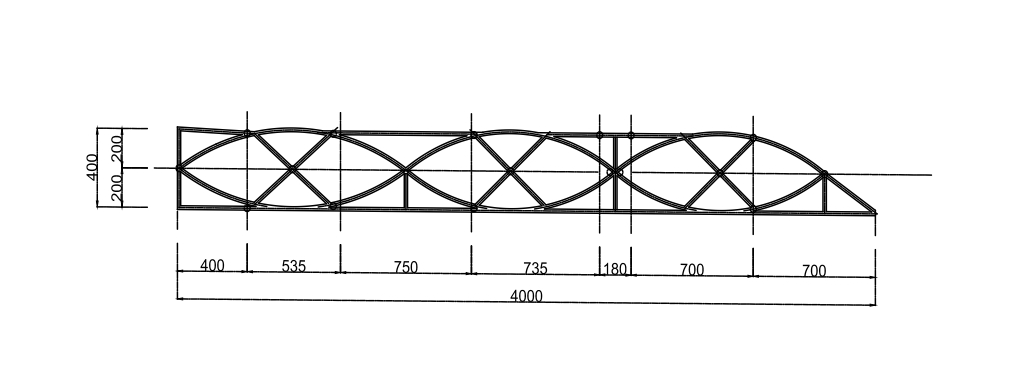

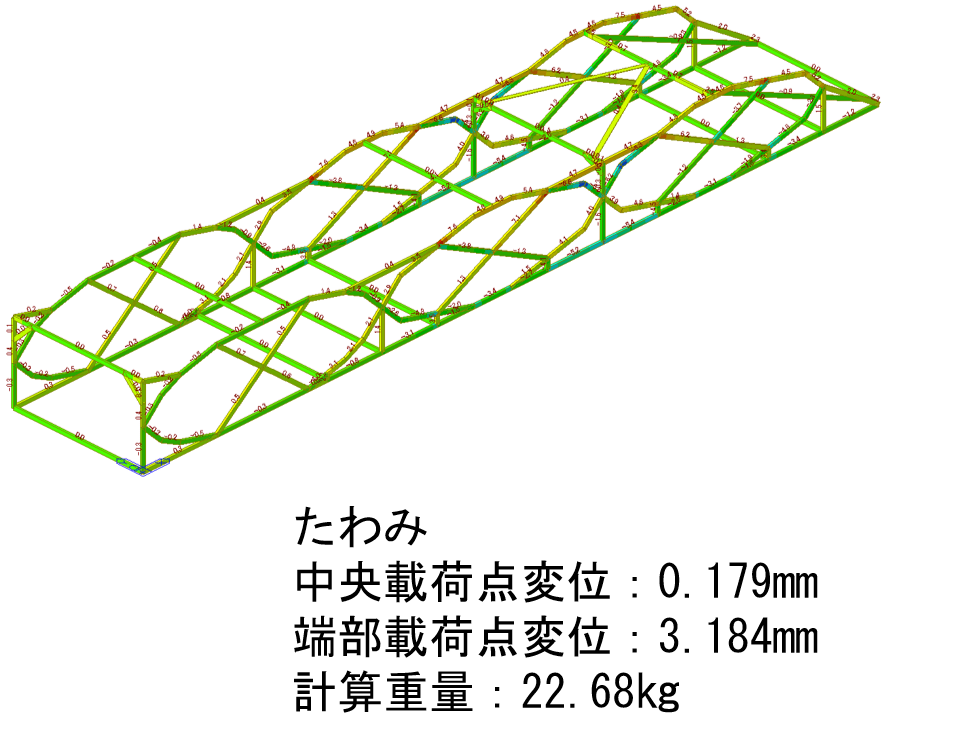

製作したレンズ型トラス橋の設計図

美観部門1位に選ばれた理由は

【杉本】
シンプルに形だと思います。他のチームも凝った形をした橋はありましたが、鉄骨を1番曲げていたのは私たちでした。

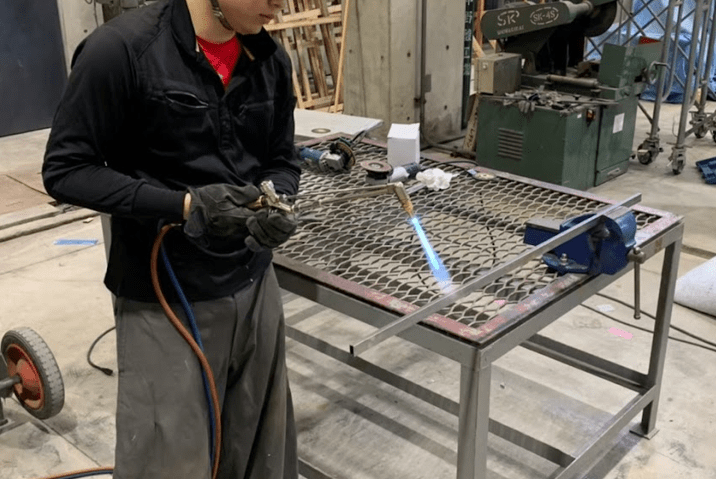

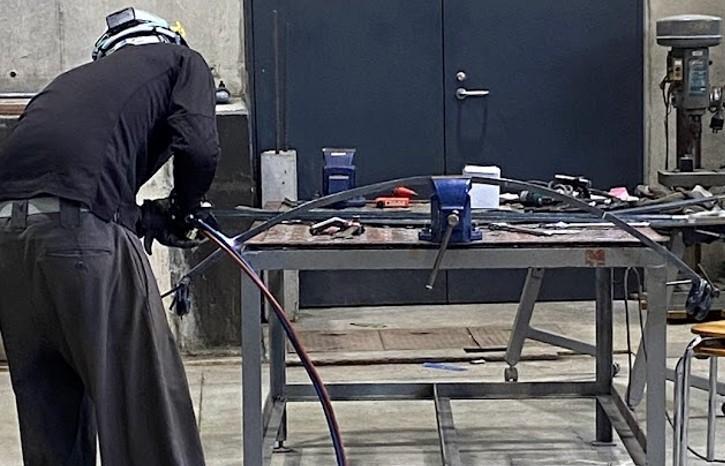

私は高校の3年間、溶接と鉄を加工した経験がありますが、真っ直ぐな鉄骨を700℃~800℃くらいの熱で少しずつ曲げるため、ものすごく時間がかかりましたし、難しかったです。加工は、ほぼ一人で作業しました。材料から切り出すのが2~3日、曲げ加工に1週間、溶接に1週間、塗装に3~4日かけて、全体で2週間半かかりました。お昼の12時に大学に来て作業をして、大学から帰るのは夜中の3時とか、1日10時間以上かけて曲げました。本来であれば、2か月かかるような作業を突貫で仕上げました。それでも、大会前夜まで溶接をしていました。

【後藤】
部材を決められた箱の中に納めないといけないのですが、設計に甘いところがあって納まりきらなかったため、一度加工したものを削り直し、歪んでしまった部材を大会前夜まで直していました。ビードをあんなに削ったのは初めてだっていうくらい削りました。
今年は、アーチ橋を作っている大学が少なかったです。私たち以外にもアーチ橋を作っている大学はありましたが、継手の部分が多くてカクカクしていました。直線を重ねたアーチよりも、鉄骨を曲げてアーチを作った方が綺麗に見えます。

【杉本】

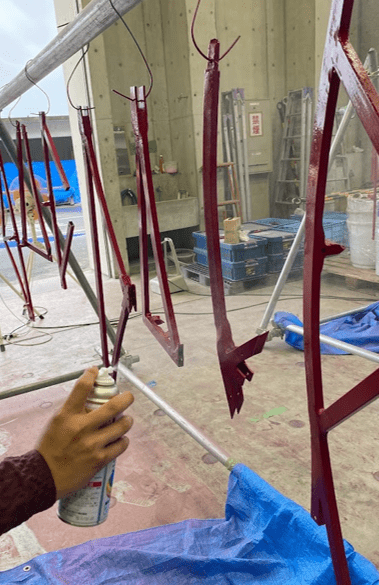

他には、塗装も評価されたと思います。私たちの橋は、スクールカラーの茜色をベースにしたキャンディレッドにしましたが、通常、1層から3層くらいで塗装を終わりにするところ、私たちは13層塗りました。シルバーを5~6層、レッドを3~4層、クリアを4層と重ねて塗っていて、車の塗装の層数より多いです。時間をかけた分、仕上りも綺麗になりました。アーチが綺麗でも、塗装が汚かったら、1位を取れていたか分からないです。

今回以上に美観の良い橋は作れるか

【杉本】
情報メカトロニクス学科と一緒に製作すればできると思います。建設学科の設備だけでは加工の機械が足りていません。情報メカトロニクス学科には、使いたいと思う設備が全部揃っています。一緒に製作できれば、企業に依頼したのではないかというくらいケタ違いの橋ができると思います。学内に機械は揃っているので、後は使いこなす知識が必要です。

【後藤】
ものつくり大学の設備はピカイチだと思います。知識についても、私たちは様々な実習を経験しているから身に付いていると思います。私たちは全員、溶接の資格を持っていますが、他のチームは、溶接担当の人しか持っていないチームもあります。

【杉本】
橋の形としては、今回以上のものは作れないと感じます。総合優勝を目指すのであれば、鉄骨を変えて耐力を上げる必要があります。ブリコンで使う材料は「鋼材」とだけ決まっています。鋼材と一言でいっても色々な物がありますから、今使っている鋼材よりも硬い鋼材を使えば総合優勝を狙えるかもしれません。ただ、今より費用がかかり、溶接も加工も大変になるという問題があります。

【後藤】
他には、橋を車上橋にすることも考えられます。吊り橋にしてワイヤーを上手く使った形ができたら、今回の橋より格好良い橋ができると思います。
ただ、架設にかかる時間と耐力を考えると、今回の橋の形のバランスがベストだと思います。

プレゼン競技で伝えたかったことは

【後藤】
大学の実習でも、要点をまとめて施工フローを作っているのですが、それと同じ感覚でプレゼン資料を作りました。文章は少なくして、写真と言葉で伝えることを心がけました。
1番伝えたかったのは製作過程です。杉本さんが頑張ってくれた分、うまく伝えたいと思っていました。製作風景の写真を説明していた時に、審査員の方に「企業に依頼したのですか?」と聞かれましたが、杉本さんの作業している写真が学生の作業風景に見えなかったみたいです(笑)。

昨年の大会から成長していたことは

【後藤】
チームメンバーとは、1年間一緒に研究をしてきたから、コミュニケーションが上がっています。誰が何をできるのか分かっているため、仕事も振りやすかったです。加工ができるからとか、去年もプレゼンやったからとか、架設のリーダーはまとめる力があるメンバーにやってもらうとか。1年で人となりを知れて、それぞれの得意分野を知れたから仕事を任せることができるようになりました。

総合優勝するために必要なこと

【杉本】
自分たちだけで処理しないで、大学全体を巻き込んで作れると良いと思います。今のままでは、加工の知識や技術があっても、他で負けている部分があります。例えば、美観の面では、他のチームにはカラーコーディネーターの資格を持っている人や、デザインのセンスがある人がいます。でも、私たちの橋は、デザインはあまり凝っている方ではありません。そこで、デザインに強い人がいたら、その人のデザインを基に、「じゃあ、こうしたら耐久性も上がるよ」ということができます。
また、チームの人員に限りがあり、製作に時間をかける分、設計と解析にかけられる時間が少ない現状があります。

【後藤】
他には、アーチ橋ではなく、早く架設できる橋にすることや、知識を深めて解析をしっかり行い、強い構造の橋にすることも考えられます。解析の知識があれば、色々な形をどんどん解析にかけて強い形を検討することができます。今は知識が無いから、解析通りの結果が出ずに、橋が想定以上にたわんでしまっています。

橋梁の魅力は

【杉本】
橋は人の目に付くところが魅力です。ビル等の建築物だと自分が製作した鉄骨が隠れてしまいますが、橋なら完成した後も鉄骨が見えます。橋は人が通る所に作りますし、運送がロボットに変わって自動になっても橋が無くなることはありません。

【後藤】
単純に橋は格好良いと思っています。そして、橋は人の生活を良くするためにあり、人が住んでいる限り無くなりません。住宅は古くなると壊してしまいますが、橋は補修されてずっと残ります。それに、橋には色々な形があって、変わった形の橋を作ることができるのも魅力です。

ブリコンの経験は今後に活かせるか

【後藤】
ブリコンを通じて、色々な形の橋を知りました。私は橋梁関係の企業で施工管理に就くため、工程についても、誰に仕事を振って、次の作業は何か、工程はどの程度あるか、安全やKY(危険予知)等も心がけるようになりました。ブリコンで、設計の知識も製作の知識も身に付き、それぞれの工程についても知ることができました。

【杉本】
後藤さんと同じく、設計と製作などの他の工程を担当している人とのコミュニケーションの取り方が身に付いたと思います。他には、今回の製作では工程計画も無く、自分の限界までやってしまったから、しっかり工程計画を作れるようになったら、工程を管理できたかなと思います。
