京都・宇治（2022.8調査）

　　　

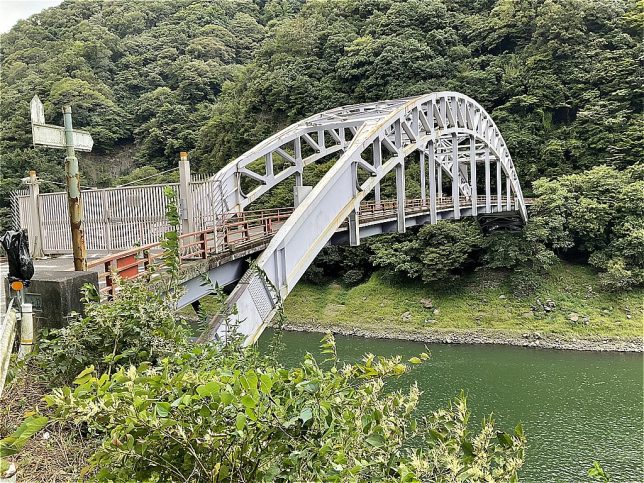

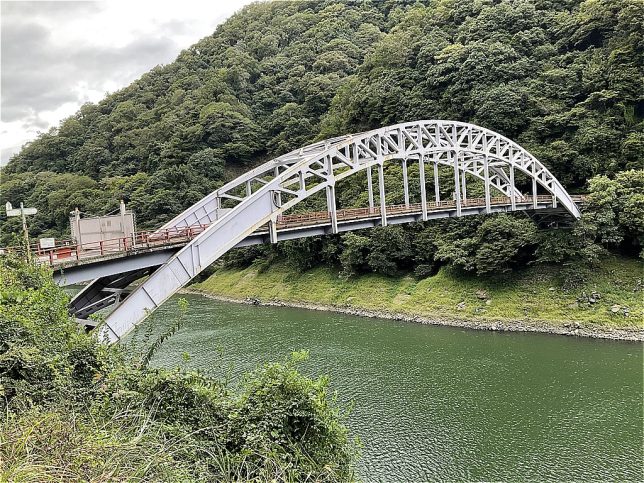

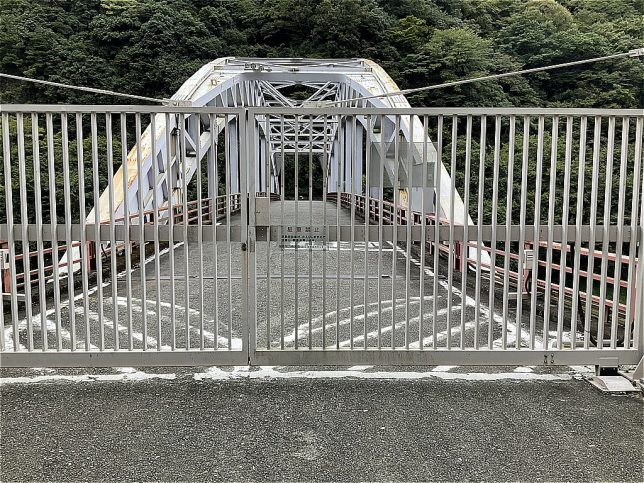

喜撰山大橋は宇治市の関西電力の発電所に通じる入口に架かるブレースドリブアーチ橋で現在は立ち入り禁止となっています．1967年完成，酒井工業施工．橋長91ｍ，主径間86ｍです．

　　

　　　

　　　

　　　

　　　　

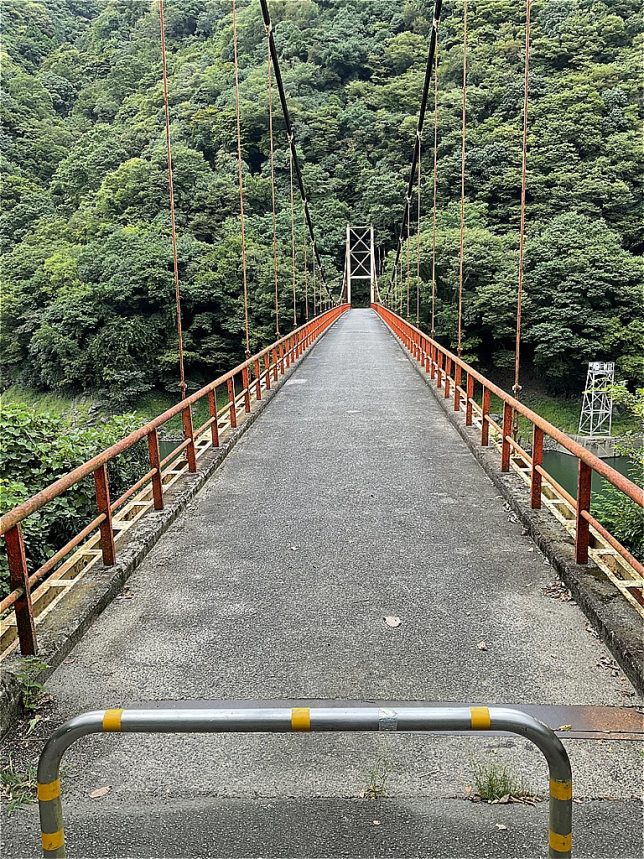

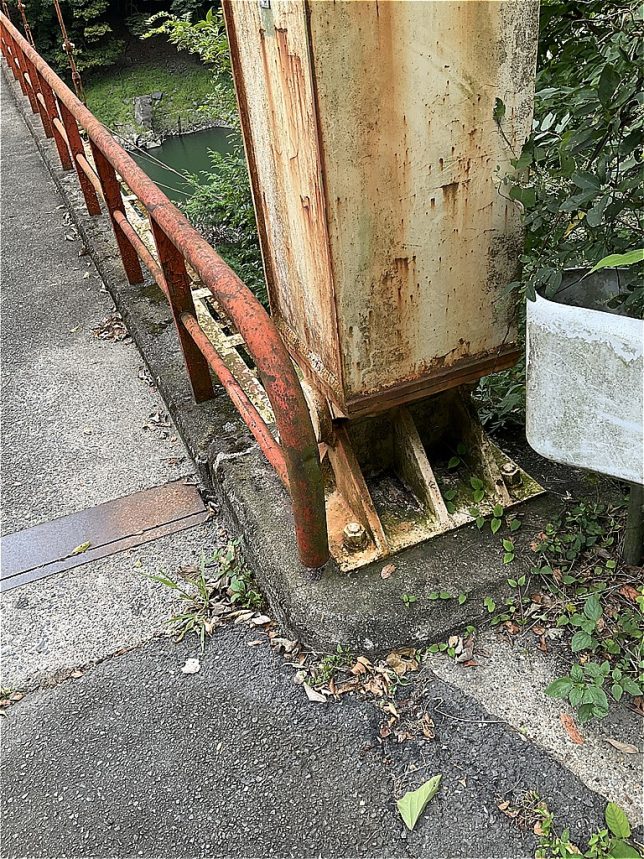

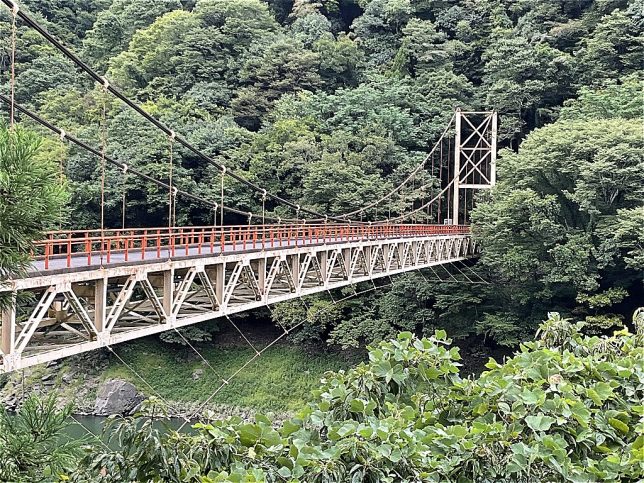

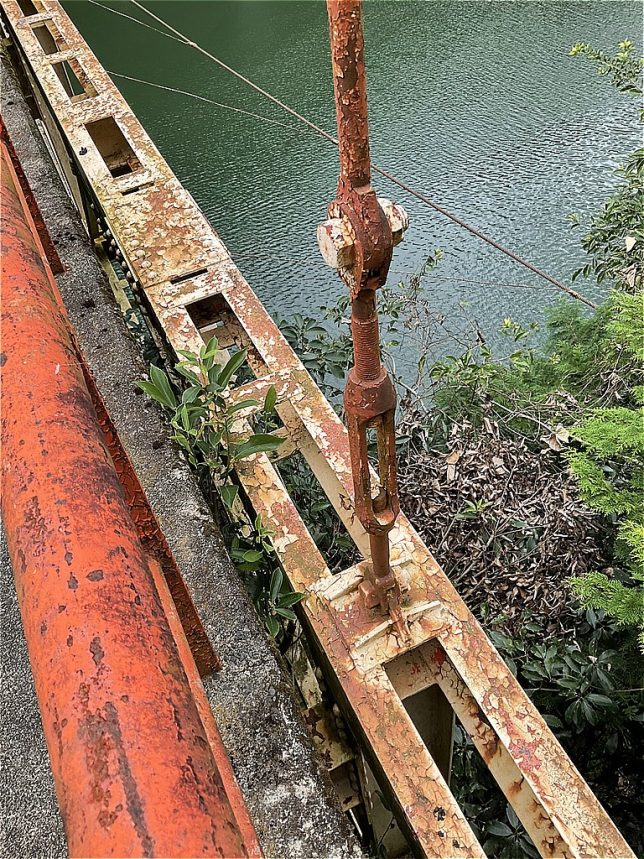

大峰橋は宇治市の宇治川に架かる吊橋で，橋長120.8ｍ，幅員3.0ｍです．1965年3月竣工で，日本鋼管の製作・施工です．腐食が進行しています．

　　　

　　　

　　　

　　　

　　　

　　　

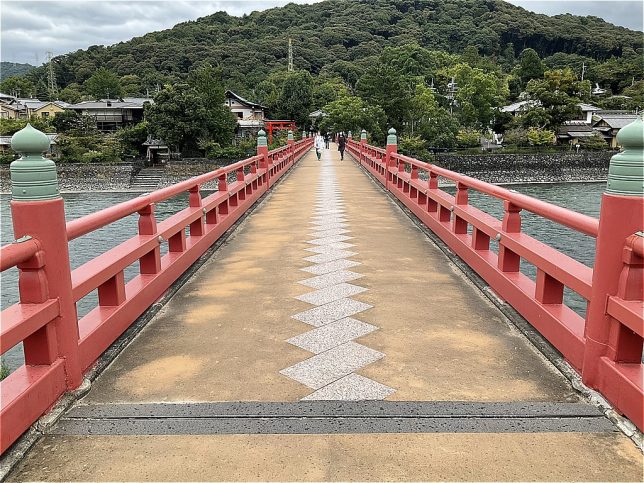

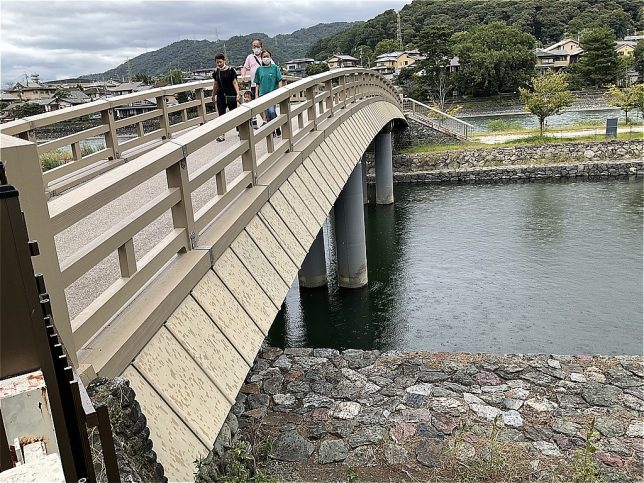

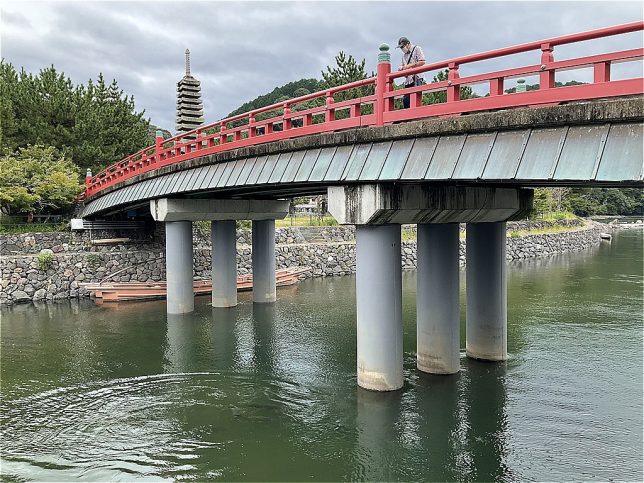

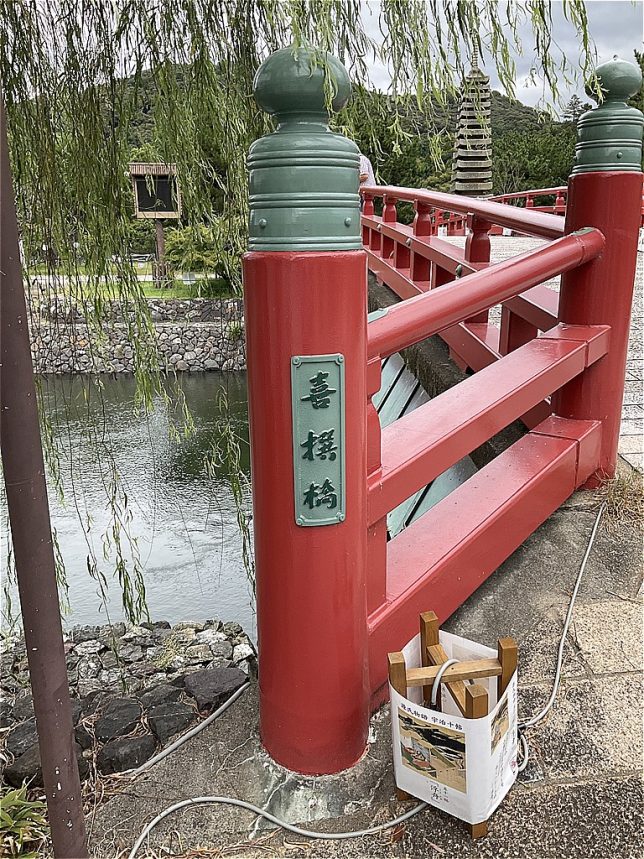

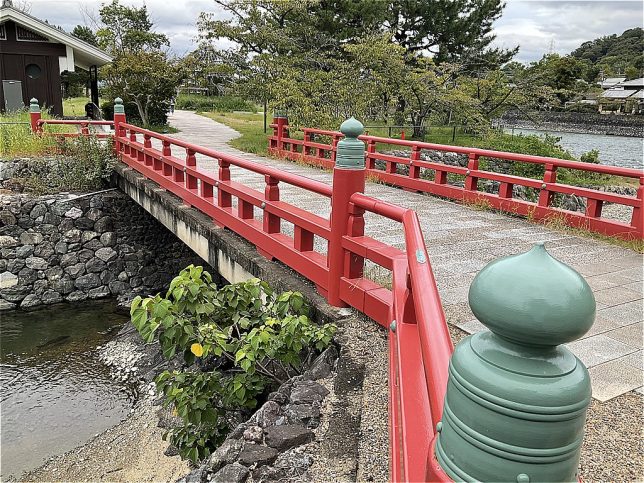

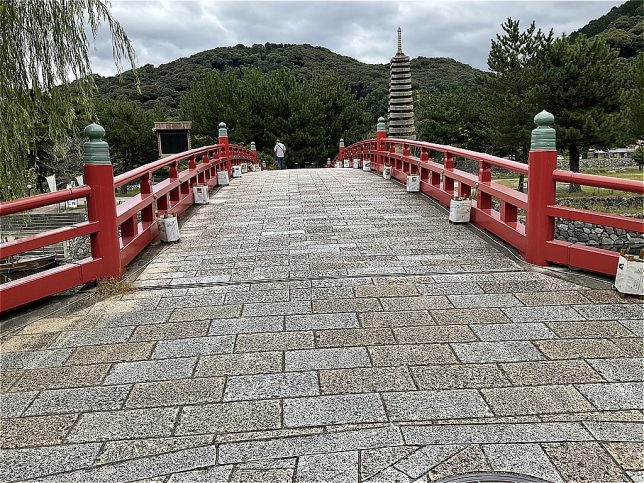

宇治川には，塔の島と橘島という中州が浮かびます．この２つの中州には，宇治川の西岸から橘島へと渡された橘橋，同じく塔の島に渡された喜撰橋，塔の島と橘橋を結ぶ中島橋，橘橋から宇治川東岸へ渡された朝霧橋の４つの橋で結ばれています．高欄の烏帽子と桁から出ている庇が地域にマッチしています．

　　　

　　　

　　　

　　

　　　

　　　

　　　

　　　

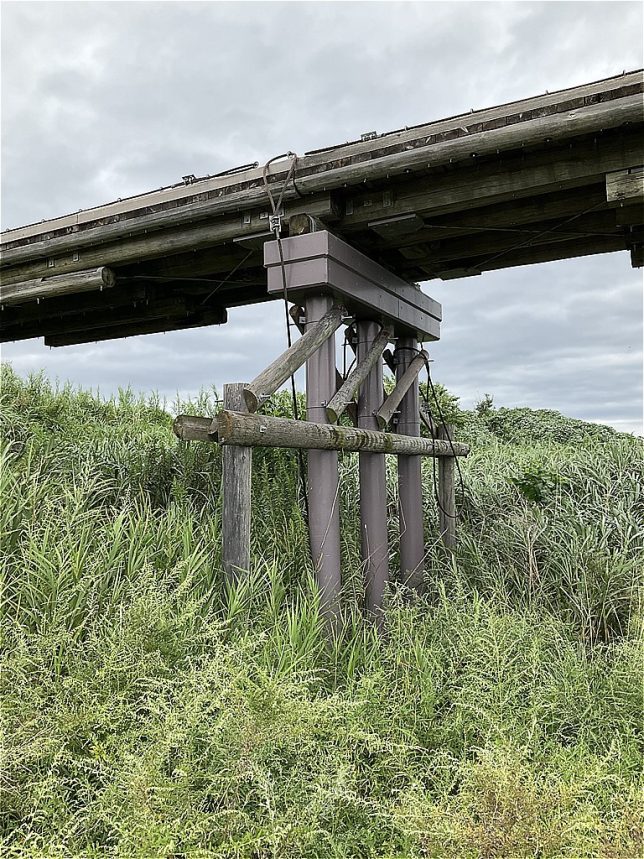

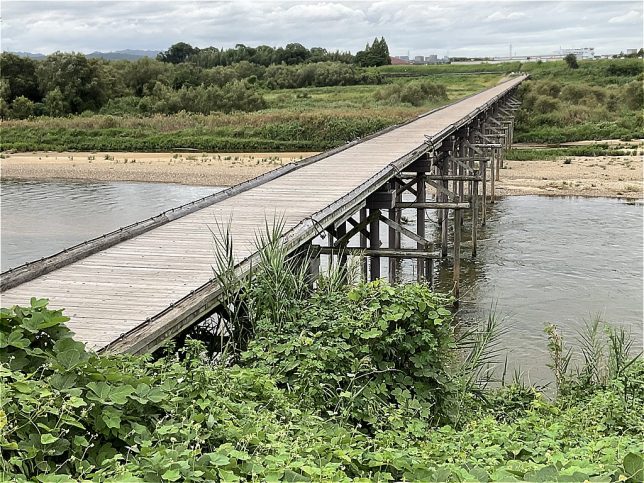

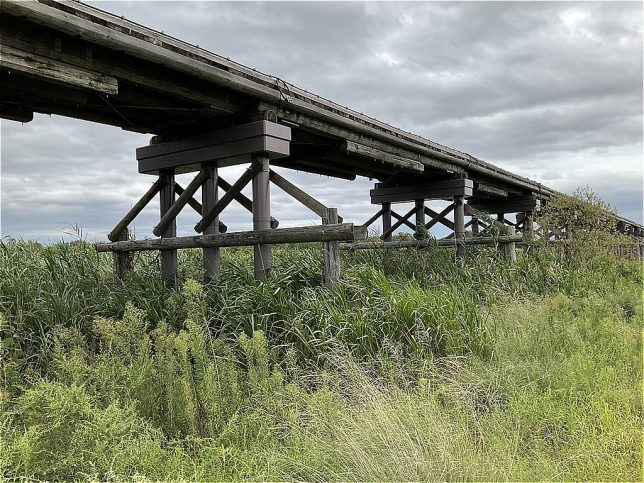

上津屋橋は八幡市の木津川に架かる日本最長級の木橋です．川が増水すると床版が流れるように作られています．増水時は橋桁が水面に浮き水の圧力を受け流し，橋全体の崩壊を防ぐ仕様です．ワイヤーロープで橋桁と橋脚が繋がれているため，ロープを引き上げれば橋桁を橋脚の上に戻すことができます．架設以来23回流されましたが，その度に復旧しています．橋長356.5m，幅3.3ｍで1953年３月の完成，2019年土木学会選奨土木遺産に認定されています．

　　

　　

　　　

　　　

　　　

　　
