橋梁のプレートガーダー曲げ載荷実験

高速道路や一般道路の橋梁では床版取替などのリニューアル工事が行われています.その際に必要となる鋼桁(プレートガーダー)の補強に際して,フランジにおける炭素繊維強化プラスチック(以下,CFRP)による補強効果を確認するため,実橋の1/2サイズのプレートガーダー試験体の曲げ7/7まで載荷実験を行っています.大型のプレートガーダーの載荷実験は近年めずらしいものであり,昨日の構造物設計の講義でも3-4年生の学生に説明しました.

近日,研究関係者に見学いただきながら,成果をまとめる予定です.また,FEAによる非線形構造解析などで補強効果のパラメータ研究を行う予定です.

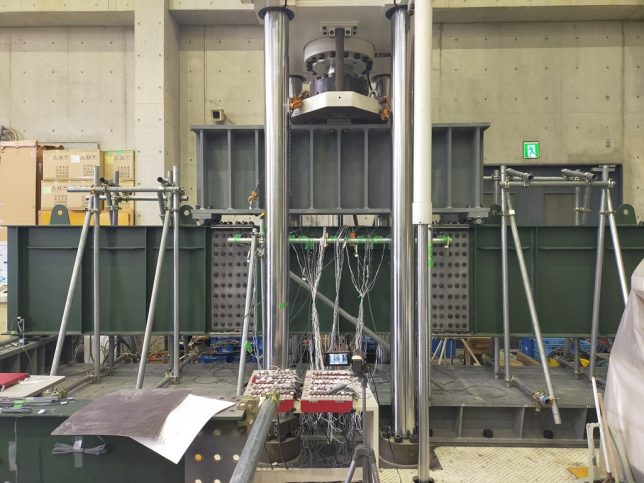

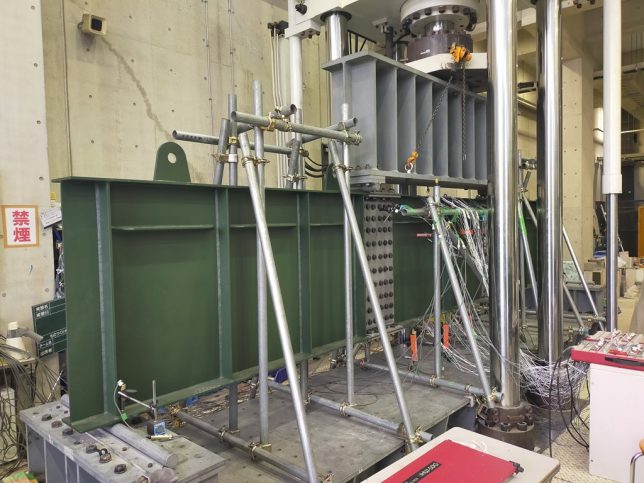

曲げ載荷実験の状況
曲げ載荷実験の状況

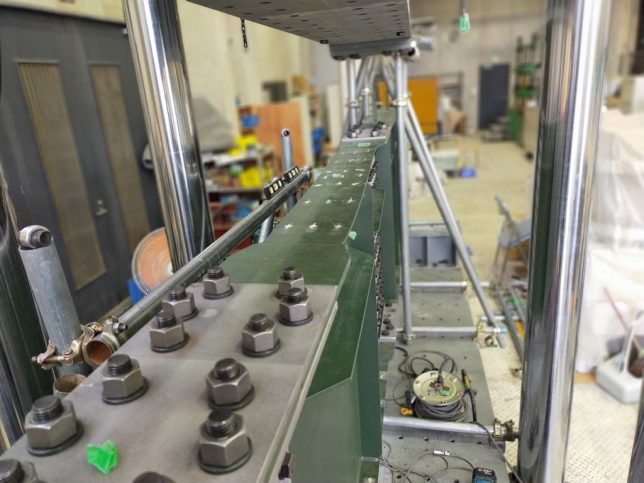

破壊状況フランジのねじれ座屈と横座屈

橋梁メンテナンス技術研修会 録画撮影,載荷実験

埼玉橋梁メンテナンス研究会では、橋梁の点検、補修等の維持管理に携わる県内の自治体職員及び民間の技術者や橋梁の維持管理に興味がある学生を対象とし、橋梁補修に関わる研修会を企画いたしました。本研究会による研修は一昨年3回行いました。昨年度は新型コロナウイルス感染拡大のため開催できませんでしたが、今年度は7月12日に遠隔開催をおこなうこととなりました。

つきましては、以下の通り、RC床版の載荷実験及び非破壊検査の講義・実習の録画撮影と載荷実験を行いましたので、紹介します。

1 名  称 橋梁メンテナンス技術研修会【構造実験と非破壊検査】

2 共  催 埼玉大学研究機構レジリエント社会研究センター,ものつくり大学,埼玉県県土整備部,一般社団法人 埼玉県建設コンサルタント技術研修協会

協  力 埼玉県道路メンテナンス会議

※本研修会は、共催者及び協力者で構成する「埼玉橋梁メンテナンス研究会」の事業として実施しております。

3 日  時 2021年6月11日(金)13:00~16:20

4 場  所 ものつくり大学 本部棟3階(受付)A3010大講義室

埼玉橋梁メンテナンス研究会メンバー
1.研修趣旨:埼玉県橋梁メンテナンス研究会代表,埼玉大学 研究機構レジリエント社会研究センター 名誉教授 睦好宏史

2.研修設備について:ものつくり大学 学長 赤松 明
3.非破壊検査(コンクリート)について:ものつくり大学教授 澤本武博
4.非破壊検査(鋼構造)について:ものつくり大学助教 荒巻卓見
5.床版の破壊形態と補修について:ものつくり大学教授 大垣賀津雄

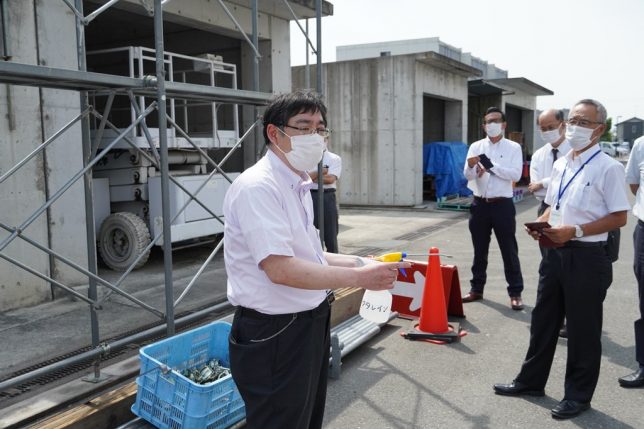

6.非破壊検査:中性化試験(コンクリート系)
6.非破壊検査:鉄筋探査(コンクリート系)

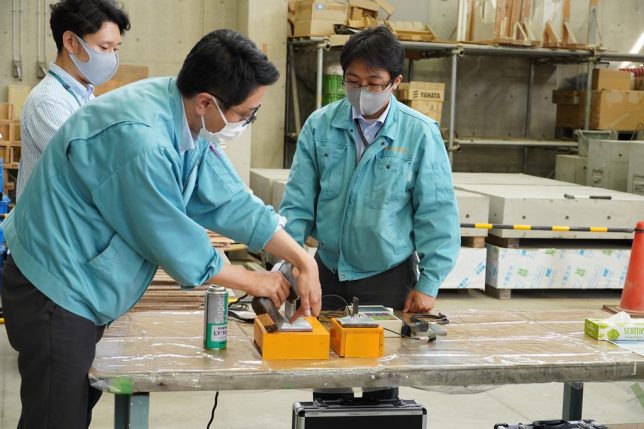

7.非破壊検査:渦流探傷試験(鋼構造系)

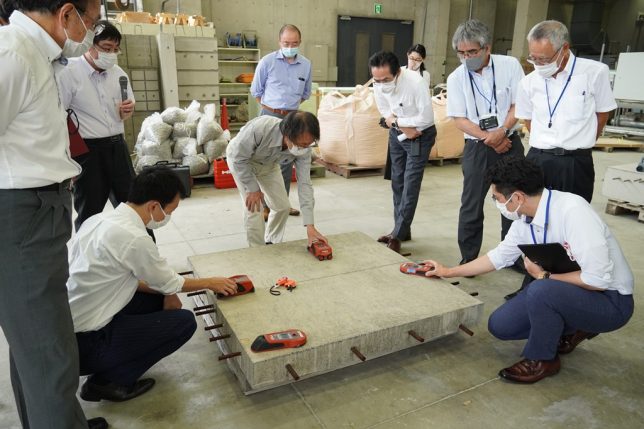

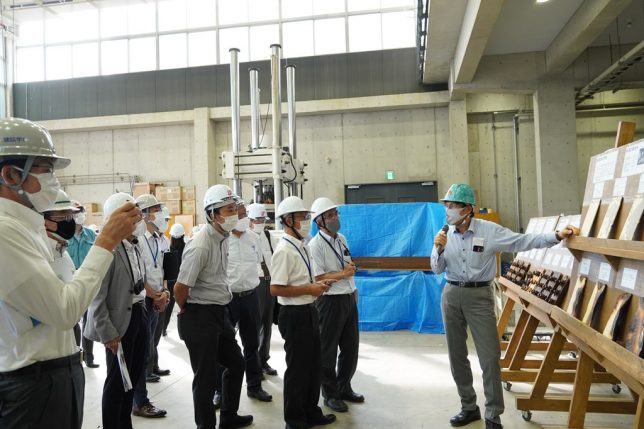

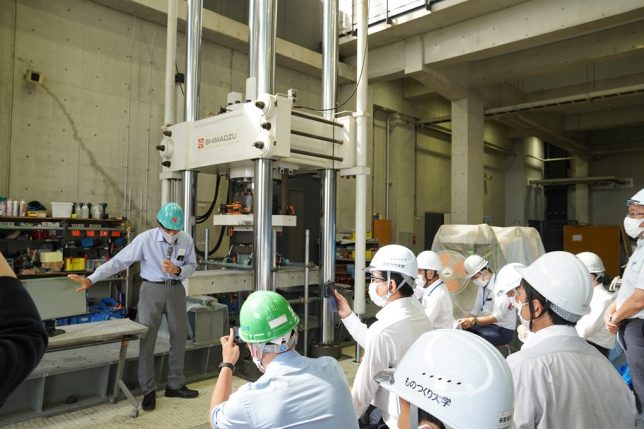

8.載荷実験等見学:RC床版の載荷実験
鋼板の暴露試験片

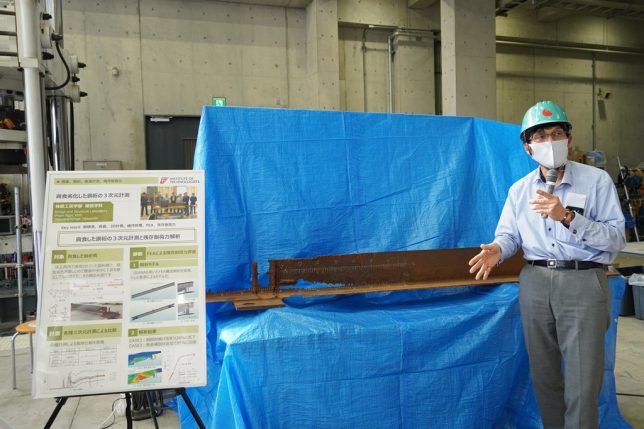

腐食劣化した鋼桁









土木学会 年次学術講演会 発表プログラム決定

2021年度の土木学会年次学術講演会は,東海大学にて9/9-10に開催されます.今年も遠隔開催となりました.橋梁・構造研究室の関連発表は以下の14件になります.興味がある人は当日聴講してください.

2021年9月9日(木) 16:20 〜 17:40 I-2 (Room2)

[I-65] 非弾性域で繰り返し曲げを受ける鋼変断面はりのCFRP補強に関する実験的研究

*大島 佳月1、大垣 賀津雄1、PHAM NGOC VINH1、秀熊 裕哉2、櫻井 俊太2、造酒 敏廣3 (1. ものつくり大学、2. 日鉄ケミカル&マテリアル、3. 大同大学名誉教授)

橋梁振動(実験・測定)(2)/橋梁振動(理論) 第I部門



2021年9月10日(金) 09:30 〜 10:50 I-2 (Room2)

[I-247] 劣化損傷させた RC 床版の高強度緻密モルタルによる補強に関する実験的研究

*星名 誉紀1、今村 優一1、大垣 賀津雄1、赤江 信哉2、石田 学2、柴崎 晃3、服部 雅史3、長谷 俊彦3 (1. ものつくり大学、2. 太平洋マテリアル、3. 高速道路総合技術研究所)

橋梁床版 (1) 第I部門



2021年9月10日(金) 09:30 〜 10:50 I-2 (Room2)

[I-248] RC床版表面における薄層の高強度高靭性緻密モルタルの試験施工

*石田 学1 、赤江 信哉2、柴崎 晃3、長谷 俊彦3 、大垣 賀津雄1 (1. 太平洋マテリアル、2. 高速道路総合技術研究所、3. ものつくり大学、)

橋梁床版 (1) 第I部門



2021年9月10日(金) 09:30 〜 10:50 I-2 (Room2)

[I-249] 劣化した実橋RC床版に関する高強度緻密モルタルによる補修効果確認実験

*今村 優一1、大垣 賀津雄1、石田 学2、赤江 信哉2、柴崎 晃3、服部 雅史3、長谷 俊彦3 (1. ものつくり大学、2. 太平洋マテリアル、3. 高速道路総合技術研究所)

橋梁床版 (1) 第I部門



2021年9月10日(金) 09:30 〜 10:50 V-6 (Room23)

[V-468] 高強度緻密モルタルとCFRPによるRC床版の補強に関する実験的研究

*柴崎 晃1、服部 雅史1、長谷 俊彦1、星名 誉紀2、大垣 賀津雄2、石田 学3、赤江 信哉3 (1. 株式会社高速道路総合技術研究所、2. ものつくり大学、3. 太平洋マテリアル株式会社)

新材料・新工法(構造)(1) 第V部門



2021年9月10日(金) 11:10 〜 12:30 I-4 (Room4)

[I-326] 鋼床版桁の載荷位置とUリブ溶接部近傍の発生応力に関する研究

*渡邊 健也1、大垣 賀津雄1、PHAM NGOC VINH1、江口 利幸2 (1. ものつくり大学、2. 東日本高速道路)

疲労(1) 第I部門



2021年9月10日(金) 11:10 〜 12:30 CS-4 (Room45)

[CS6-03] プレキャスト床版を有する弾性合成桁のずれ止め性能に関する基礎実験研究

*大垣 賀津雄1、PHAM NGOC VINH2、石田 学3、赤江 信哉4、今川 雄亮5 (1. ものつくり大学、2. ものつくり大学、3. 太平洋マテリアル、4. 太平洋マテリアル、5. 大阪工業大学)

複合構造物 (1) 合成桁 など [共通セッション] 複合構造物



2021年9月10日(金) 14:40 〜 16:00 I-3 (Room3)

[I-304] 鋼桁腐食劣化のレーザー3次元計測と残存耐荷力に関する解析的研究

*山田 藍果1、大垣 賀津雄1、PHAM NGOC VINH1、 八幡 敏正2、小峰 翔一3、 野上 邦栄4 (1. ものつくり大学、2. 共和コンサルタント、3. 日本ファブテック、4. 東京都立大学)

診断・補修・補強(鋼構造) 第I部門



2021年9月10日(金) 14:40 〜 16:00 I-3 (Room3)

[I-309] 非弾性域で繰り返し曲げを受ける鋼変断面はりのCFRPシート 補強に関する解析的研究

*櫻井 俊太1、秀熊 佑哉1、Pham Ngoc Vinh2、大垣 賀津雄2、酒造 敏廣3 (1. 日鉄ケミカル&マテリアル株式会社、2. ものつくり大学、3. 大同大学)

診断・補修・補強(鋼構造) 第I部門



2021年9月10日(金) 16:20 〜 17:40 CS-4 (Room45)

[CS6-21] GFRP部材の継手構造の最適化に関する実験的研究

宮田 光晴1、*井上 澄貴1、池田 哲雄1、竿代 矢須子1、大垣 賀津雄2、松本 翔太2 (1. (株)コムテック、2. ものつくり大学)

複合構造物 (4) CFRP, GFRP [共通セッション] 複合構造物



2021年9月10日(金) 16:20 〜 17:40 CS-4 (Room45)

[CS6-26] CFRPシート工法により補強した鋼H形断面部材の繰返し交番載荷実験

*長谷 俊彦1、服部 雅史1、手塚 渉太1、大垣 賀津雄2、PHAM NGOC VINH2、宮下 剛3、秀熊 佑哉4、櫻井 俊太4 (1. 株式会社高速道路総合技術研究所、2. ものつくり大学、3. 長岡技術科学大学、4. 日鉄ケミカル&マテリアル株式会社)

複合構造物 (4) CFRP, GFRP [共通セッション] 複合構造物



2021年9月10日(金) 16:20 〜 17:40 CS-4 (Room45)

[CS6-19] CFRP接着工法による圧縮を受けるH形断面部材の耐震補強に関する実験的検討

*髙森 敦也1、宮下 剛1、服部 雅史2、手塚 渉太2、長谷 俊彦2、秀熊 裕哉3、櫻井 俊太3、大垣 賀津雄4、Pham Ngoc Vinh4 (1. 長岡技術科学大学、2. 株式会社高速道路総合技術研究所、3. 日鉄ケミカル&マテリアル株式会社、4. ものつくり大学)

複合構造物 (4) CFRP, GFRP [共通セッション] 複合構造物



2021年9月10日(金) 16:20 〜 17:40 CS-4 (Room45)

[CS6-20] 引張を受けるH形断面部材のCFRPシートによる耐震補強に関する実験的研究

*秀熊 佑哉1、櫻井 俊太1、大垣 賀津雄2、VINH PHAM NGOC2、手塚 渉太3、服部 雅史3、長谷 俊彦3、宮下 剛4 (1. 日鉄ケミカル&マテリアル、2. ものつくり大学、3. 高速道路総合技術研究所、4. 長岡技術科学大学)

複合構造物 (4) CFRP, GFRP [共通セッション] 複合構造物



2021年9月10日(金) 16:20 〜 17:40 CS-4 (Room45)

[CS6-25] 鋼桁腹板のCFRPシートによる補強に関する解析的研究

*下前 照1、大垣 賀津雄1、PHAM NGOC VINH1、秀熊 佑哉2、櫻井 俊太2、手塚 渉太3、服部 雅史3、長谷 俊彦3、宮下 剛4 (1. ものつくり大学、2. 日鉄ケミカル&マテリアル、3. 高速道路総合技術研究所、4. 長岡技術科学大学)

複合構造物 (4) CFRP, GFRP [共通セッション] 複合構造物
