2月下旬に研究室4年生と一緒に香港に橋梁調査に行きました.卒業研修を兼ねています.
ご存じの通り,香港の新空港建設時期にいくつかの長大橋を建設しています.ボートをチャーターして見学しました.また,ビクトリアピークや夜市などを見学して,学生さんも大変勉強になったと確信しています.計画から実施まで大変ですが,このような機会を得られたことは,皆さんのお陰であると感謝しています.
汲水門大橋(Kap Shui Mun Bridge)は香港にある斜張橋で汲水門海峡を隔てて,ランタオ島(大嶼山)と馬湾島を結んでいます.全長820m,最大支間長430mで道路と鉄道を併用する斜張橋としては有数の規模となります.香港国際空港の開港直前である1997年に開通し,その年の土木学会田中賞を受賞しています.熊谷組(香港)・前田建設工業・横河ブリッジ・日立造船の4社によるJVが施工しました.
本橋は2層構造になっており,上層部は片側3車線の道路,下層部は箱桁の中に2つの鉄道路(エアポートエクスプレスと地下鉄東涌線)と2車線の保守用道路が設けられています.昔,IABSE国際会議のポストツアーで現地見学に参加しました.
![](https://www.iot.ac.jp/building/ohgaki/wp-files/wp-content/uploads/2024/03/s-DSC_0064-644x363.jpg)

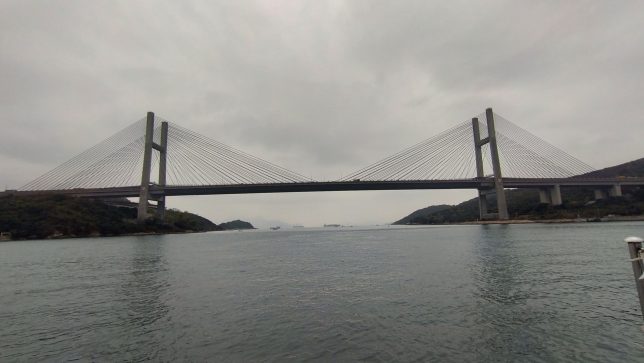

汲水門大橋全景
![](https://www.iot.ac.jp/building/ohgaki/wp-files/wp-content/uploads/2024/03/s-DSC_0070-644x363.jpg)

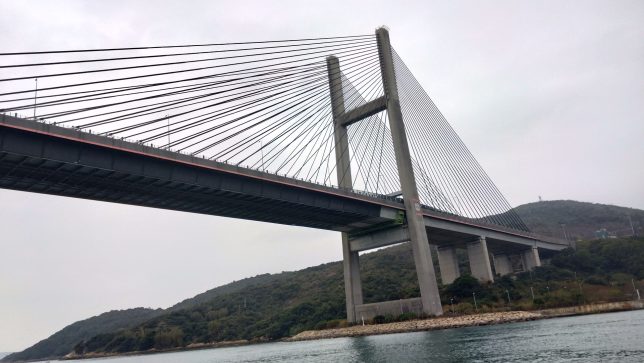

汲水門大橋は鋼コンクリート複合構造です.
青馬大橋(Tsing Ma Bridge)は香港国際空港の開業に合わせて1997年に建設された吊橋です.青衣島と馬湾島を結び全長2,160m,最大支間長1,377mで2層構造になっており,世界一長い道路鉄道併用橋として知られています.本橋も上記同様の2層構造になっています.昔,IABSE国際会議のポストツアーで地組立ての現地見学に参加しました.
![](https://www.iot.ac.jp/building/ohgaki/wp-files/wp-content/uploads/2024/03/s-IMG20240224105248-644x290.jpg)

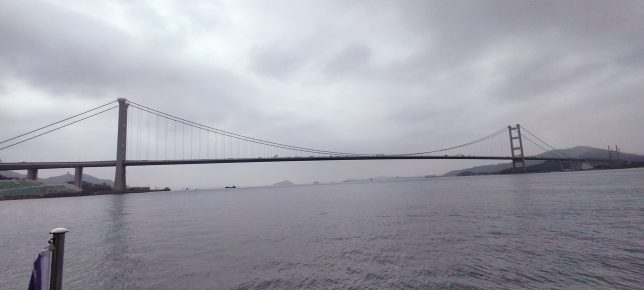

青馬大橋全景
![](https://www.iot.ac.jp/building/ohgaki/wp-files/wp-content/uploads/2024/03/s-IMG20240224105433-644x290.jpg)

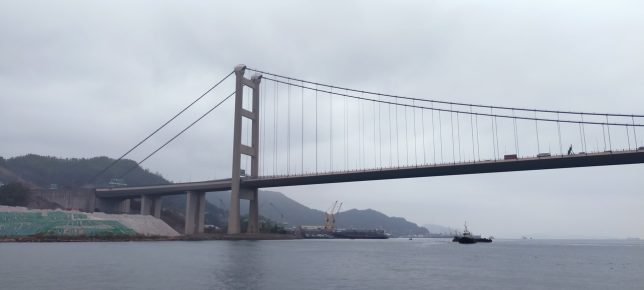

側径間は短く,桁を吊っていません
汀九橋(Ting Kau Bridge)は九龍半島新界地区の汀九と青衣島を結ぶ世界初の3塔の4径間斜張橋です.1998年の開通で全長1,177m,2 つの主要スパンはそれぞれ 448 mと 475mの長さで,アプローチ道路を含むと全長は 1,875 mになります.
橋はドイツのSchlaich Bergermann & Partnerによって設計されました.
![](https://www.iot.ac.jp/building/ohgaki/wp-files/wp-content/uploads/2024/03/s-IMG20240224104453-644x290.jpg)

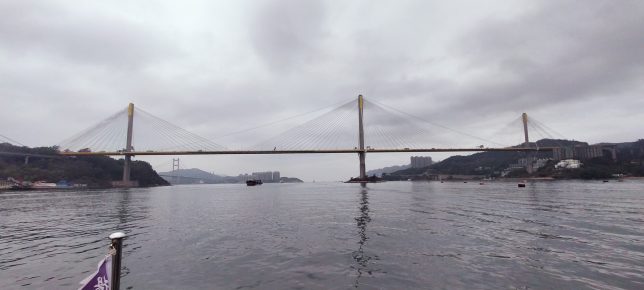

汀九橋全景 4径間斜張橋です.
![](https://www.iot.ac.jp/building/ohgaki/wp-files/wp-content/uploads/2024/03/s-IMG20240224104643-1-644x290.jpg)

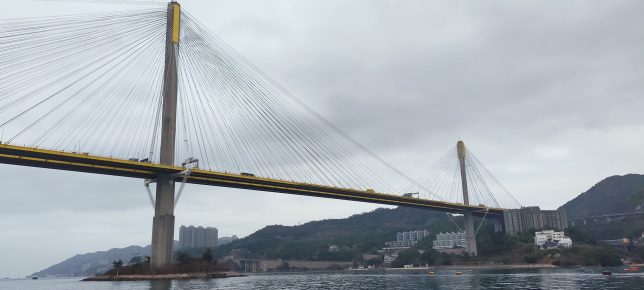

中央主塔から最上段のケーブルは太くて側主塔付近で定着しています.
![](https://www.iot.ac.jp/building/ohgaki/wp-files/wp-content/uploads/2024/03/s-IMG20240224104817-644x1431.jpg)

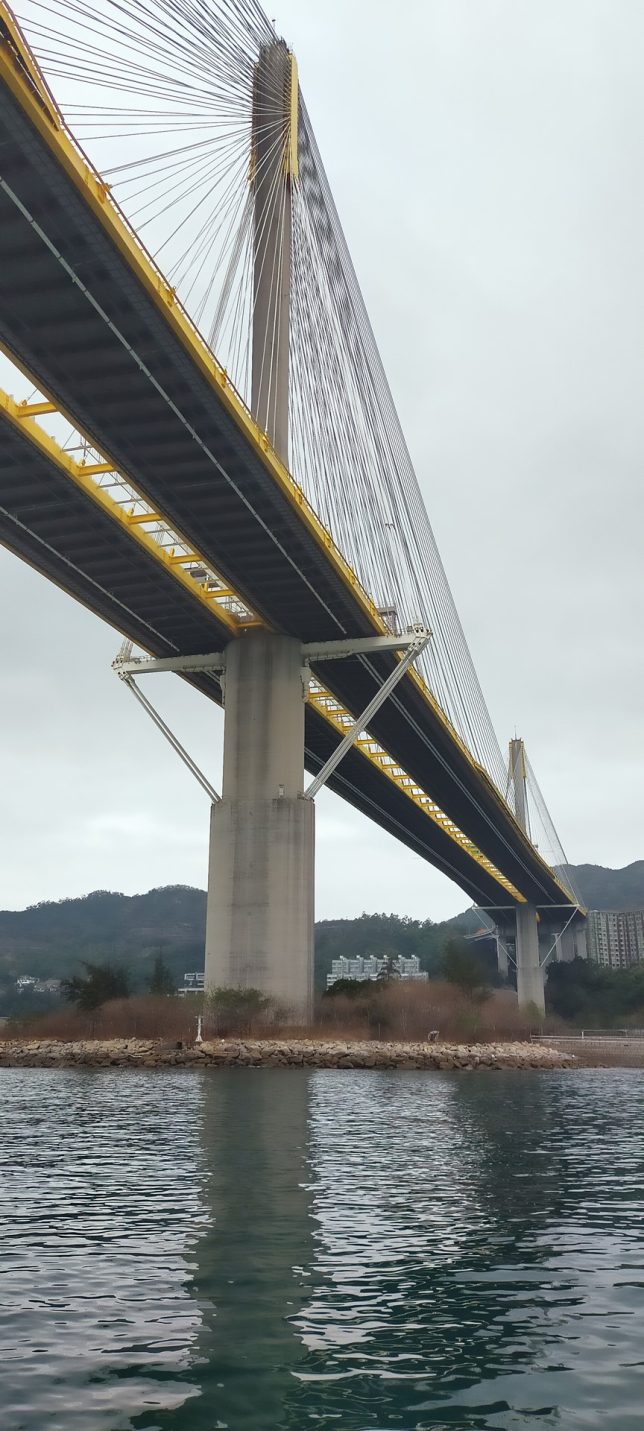

主塔の下部工から面外に横梁を出してケーブルで菱形にして橋軸直角方向の剛性を高めています.このようなケーブルの使い方は合理性も感じています.
昂船洲大橋(Stonecutters Bridge)は青衣島から昂船洲を通って九龍半島に繋がる斜張橋で2009年に完成しました.全長1,596m(中央径間1,018m・側径間289m)で,水面から橋上までの高さが73.5m,主塔の高さは298mあります.主塔はコンクリートですが上部のケーブル定着部はステンレス構造になっています.施工は前田建設工業・日立造船・横河ブリッジ・新昌の4社によるJVです.
![](https://www.iot.ac.jp/building/ohgaki/wp-files/wp-content/uploads/2024/03/s-IMG20240224101307-644x290.jpg)

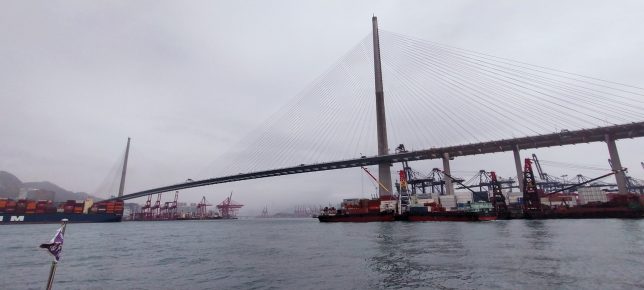

昂船洲大橋全景
![](https://www.iot.ac.jp/building/ohgaki/wp-files/wp-content/uploads/2024/03/s-IMG20240224101558-644x290.jpg)

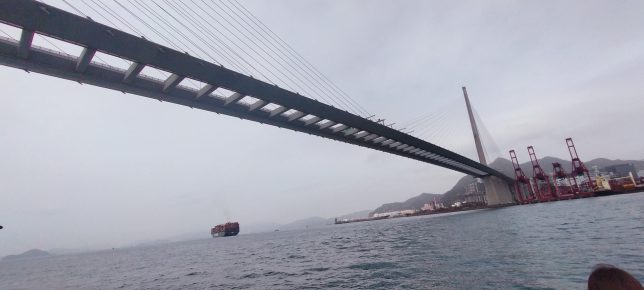

昂船洲大橋は上下線の間に空間を設けています.
![](https://www.iot.ac.jp/building/ohgaki/wp-files/wp-content/uploads/2024/03/s-IMG20240224101635-644x290.jpg)
船旅も思い出に残るものですね.
![](https://www.iot.ac.jp/building/ohgaki/wp-files/wp-content/uploads/2024/03/s-IMG20240224101723-1-644x1068.jpg)
すぐに調子に乗ってしまいます.
![](https://www.iot.ac.jp/building/ohgaki/wp-files/wp-content/uploads/2024/03/s-IMG20240224123711-644x1226.jpg)
九龍TST船着き場近くの旧九龍駅舎跡の時計塔
![](https://www.iot.ac.jp/building/ohgaki/wp-files/wp-content/uploads/2024/03/s-DSC_0091-644x363.jpg)
夜市にて
![](https://www.iot.ac.jp/building/ohgaki/wp-files/wp-content/uploads/2024/03/s-IMG20240225175854-644x290.jpg)
ビクトリアピークの旧ケーブルカー前にて
![](https://www.iot.ac.jp/building/ohgaki/wp-files/wp-content/uploads/2024/03/s-IMG20240225200921-1-644x460.jpg)
ビクトリアピークの展望台にて
![](https://www.iot.ac.jp/building/ohgaki/wp-files/wp-content/uploads/2024/03/s-IMG20240225195843-644x290.jpg)
ビクトリアピーク 100万ドルの夜景
